BPMN-Diagramm einfach erklärt: Aufbau, Symbole & Beispiel
In einer komplexen und dynamischen Arbeitswelt ist die Fähigkeit, Prozesse klar zu verstehen, entscheidend. Das BPMN-Diagramm ist dabei ein zentrales Werkzeug. Wir zeigen dir, wie du diese standardisierte Sprache nutzt, um Transparenz zu schaffen, Arbeitsabläufe bis ins Detail sichtbar zu machen und so eine gute Grundlage für die gezielte Optimierung sowie die Automatisierung deiner Prozesse zu legen.
Key Facts zu BPMN
- BPMN steht für Business Process Model and Notation und ist ein internationaler Standard zur grafischen Modellierung von Geschäftsprozessen.
- Das Hauptziel ist eine eindeutige Kommunikation der Prozessabläufe zwischen Business und IT.
- Die Notation basiert auf fünf Elementkategorien: Flussobjekte, Verbindungsobjekte, Swimlanes, Daten und Artefakte.
- Ein BPMN-Diagramm ist eine standardisierte grafische Darstellung von Geschäftsprozessen
- BPMN ist die unverzichtbare Grundlage, um Prozesse im Detail zu analysieren, zu optimieren und für die Automatisierung vorzubereiten.
- Der größte Nutzen liegt im Eliminieren von Unklarheiten und dem Schaffen eines gemeinsamen Verständnisses im Team (Co-Kreation).
Was ist ein BPMN-Diagramm?
Ein BPMN-Diagramm ist eine standardisierte grafische Darstellung von Geschäftsprozessen. Es visualisiert Schritte, Entscheidungen und Verantwortlichkeiten in einer weltweit einheitlichen Symbolsprache, um eine klare Kommunikation zwischen Fachabteilungen und IT zu ermöglichen.
Es ist der erste Schritt, um von einer vagen Vorstellung hin zu einer fundierten Prozessbetrachtung zu gelangen. Ein solches Diagramm schafft die notwendige Klarheit, um:
- Engpässe zu erkennen: Du identifizierst Redundanzen und Verzögerungen auf einen Blick.
- Verantwortlichkeiten zu klären: Die Frage „Wer macht was?“ wird unmissverständlich beantwortet.
- Automatisierung zu ermöglichen: Du schaffst die notwendige technische Basis für moderne Workflows.
- Wandel zu gestalten: Ein klar modellierter Soll-Prozess ist entscheidend für eine erfolgreiche Umsetzung.
Die Notation fordert von dir als Anwender:in Präzision: Du definierst exakt, welche Aufgaben in welcher Reihenfolge von wem ausgeführt werden. Dadurch eliminierst du Unklarheiten und schaffst durch Co-Kreation ein gemeinsames Verständnis für den Ablauf. Der größte Nutzen liegt in der dadurch gewonnenen Transparenz.
Was sind die fünf Kategorien von BPMN?
Der BPMN-Standard unterteilt die ungefähr 100 BPMN-Symbole in fünf Hauptgruppen: Flussobjekte, Verbindungsobjekte, Swimlanes, Daten und Artefakte. Diese Kategorisierung ist das logische Gerüst, das sicherstellt, dass BPMN trotz vieler Details immer lesbar bleibt.
In deiner täglichen Arbeit musst du nicht alle Symbole kennen. Wenn du die Logik dieser vier Kategorien verstehst, hast du das Fundament gelegt, um komplexe Abläufe abzubilden und zu verstehen. Hier ist ein Überblick, was sich hinter den Kategorien verbirgt:
Flussobjekte (Flow Objects)
Sie sind die wichtigsten Elemente und bestimmen das Verhalten des Prozesses.
- Ereignisse (Events): Kreise, die den Start, Zwischenschritte oder das Ende markieren.
- Aktivitäten (Tasks): Abgerundete Rechtecke, die für die tatsächliche Arbeit stehen.
- Gateways: Rauten, die als Verzweigungspunkte den Fluss anhand von Bedingungen verzweigen oder bündeln; die Entscheidung fällt in der vorgelagerten Aktivität.
Verbindungsobjekte (Connecting Objects)
Diese Linien verknüpfen die Flussobjekte und definieren die Richtung.
- Sequenzfluss: Eine durchgezogene Linie, die die logische Abfolge zeigt.
- Nachrichtenfluss: Eine gestrichelte Linie für den Austausch zwischen verschiedenen Teilnehmern (z. B. Firma und Kunde).
- Assoziation: Verbindet Zusatzinformationen (Artefakte) mit dem Prozessfluss.
- Datenassoziation: verbindet Datenobjekte mit Aktivitäten/Ereignissen
Swimlanes (Pools & Lanes)
Sie bringen Ordnung in die Zuständigkeiten und Verantwortungsbereiche.
- Pool: Der grafische Rahmen für einen gesamten Teilnehmer oder eine Organisation.
- Lane: Die Unterteilung innerhalb eines Pools, um spezifische Rollen (z. B. "Vertrieb") sichtbar zu machen.
Daten (Data objects)
Datenobjekte zeigen, welche Dokumente oder Informationen im Prozess fließen – also was eine Aktivität benötigt oder erzeugt (z. B. „Vertragsentwurf"). Sie sind in BPMN 2.0 eine eigene Elementkategorie und werden über die Datenassoziation (gepunktete Linie) mit Aktivitäten oder Ereignissen verbunden.
Artefakte (Artifacts)
Artefakte liefern Kontext, ohne den logischen Ablauf des Prozesses zu verändern.
- Gruppe: Ein gestrichelt umrandeter Rahmen, der zusammengehörige Elemente optisch bündelt.
- Textanmerkungen: Kommentare, die helfen, einzelne Schritte für Dritte besser zu erklären.
Wichtige BPMN Symbole im Überblick
Um ein BPMN-Diagramm zu lesen oder selbst zu erstellen, musst du die Bedeutung der einzelnen Symbole kennen. Da der Standard sehr umfangreich ist, konzentrieren wir uns hier auf die essentiellen Symbole.

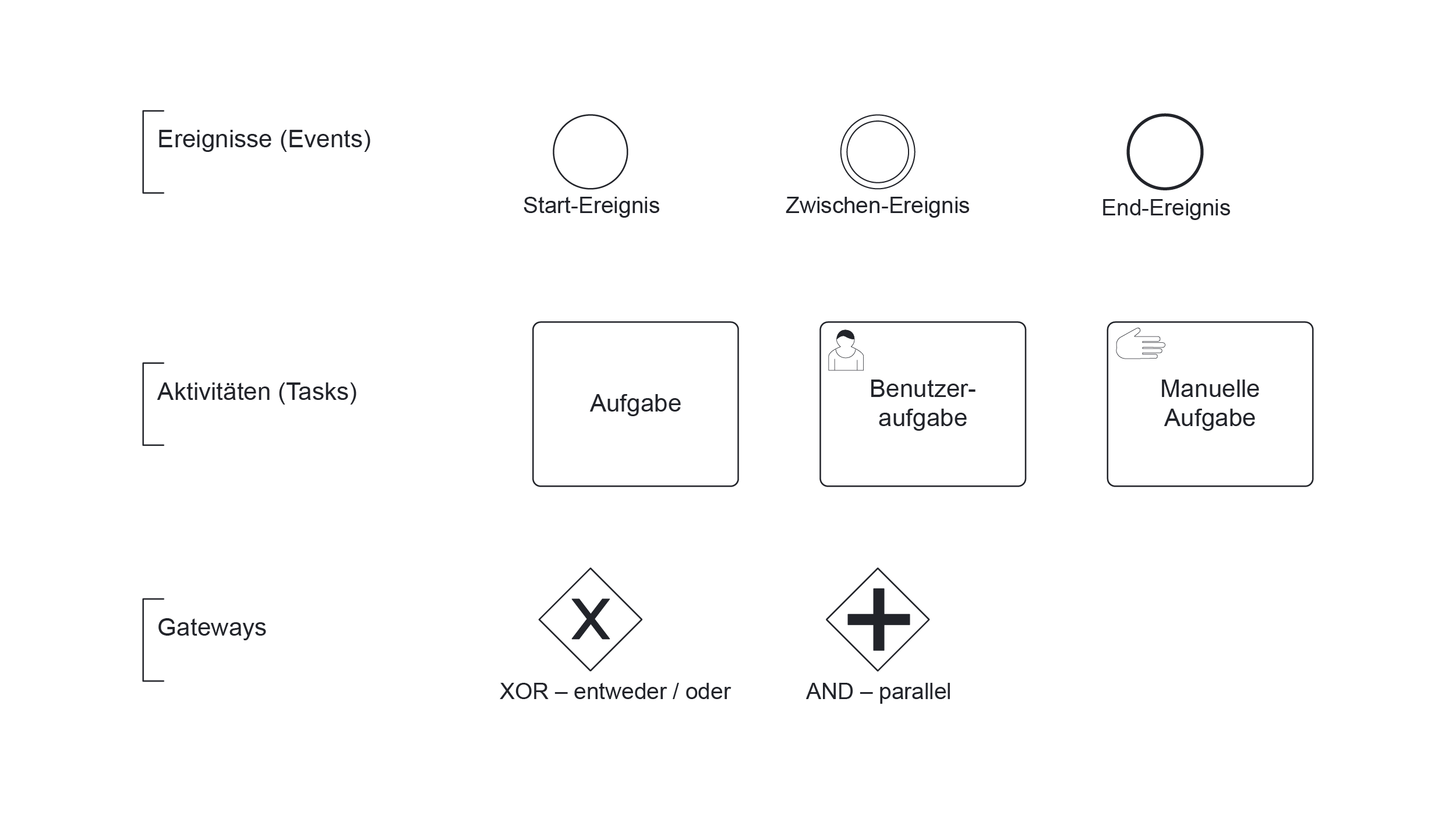

Flussobjekte: Das Grundgerüst
Flussobjekte sind die wichtigsten Elemente. Sie definieren, was im Prozess passiert, wer arbeitet und wo Entscheidungen getroffen werden.
- Ereignisse (Events): Werden als Kreise dargestellt. Sie zeigen Zustände an, die den Prozess beeinflussen.
- Start-Ereignis (schmaler Rand): Wo der Prozess beginnt (z. B. „Kundenanfrage eingegangen“).
- Zwischen-Ereignis (doppelter Rand): Ein Ereignis während des Prozesses (z. B. „Warten auf Freigabe“).
- End-Ereignis (breiter Rand): Wo der Prozess oder ein Pfad endet.
- Aktivitäten (Tasks): Abgerundete Rechtecke, die eine konkrete Aufgabe beschreiben (z. B. „Angebot erstellen“).
- Gateways: Rauten, die den Fluss steuern.
- XOR (Exklusiv): Ein „X“ in der Raute. Es kann nur einer von mehreren Wegen gewählt werden (Entweder-oder).
- AND (Parallel): Ein „+“ in der Raute. Alle nachfolgenden Pfade werden gleichzeitig ausgeführt.

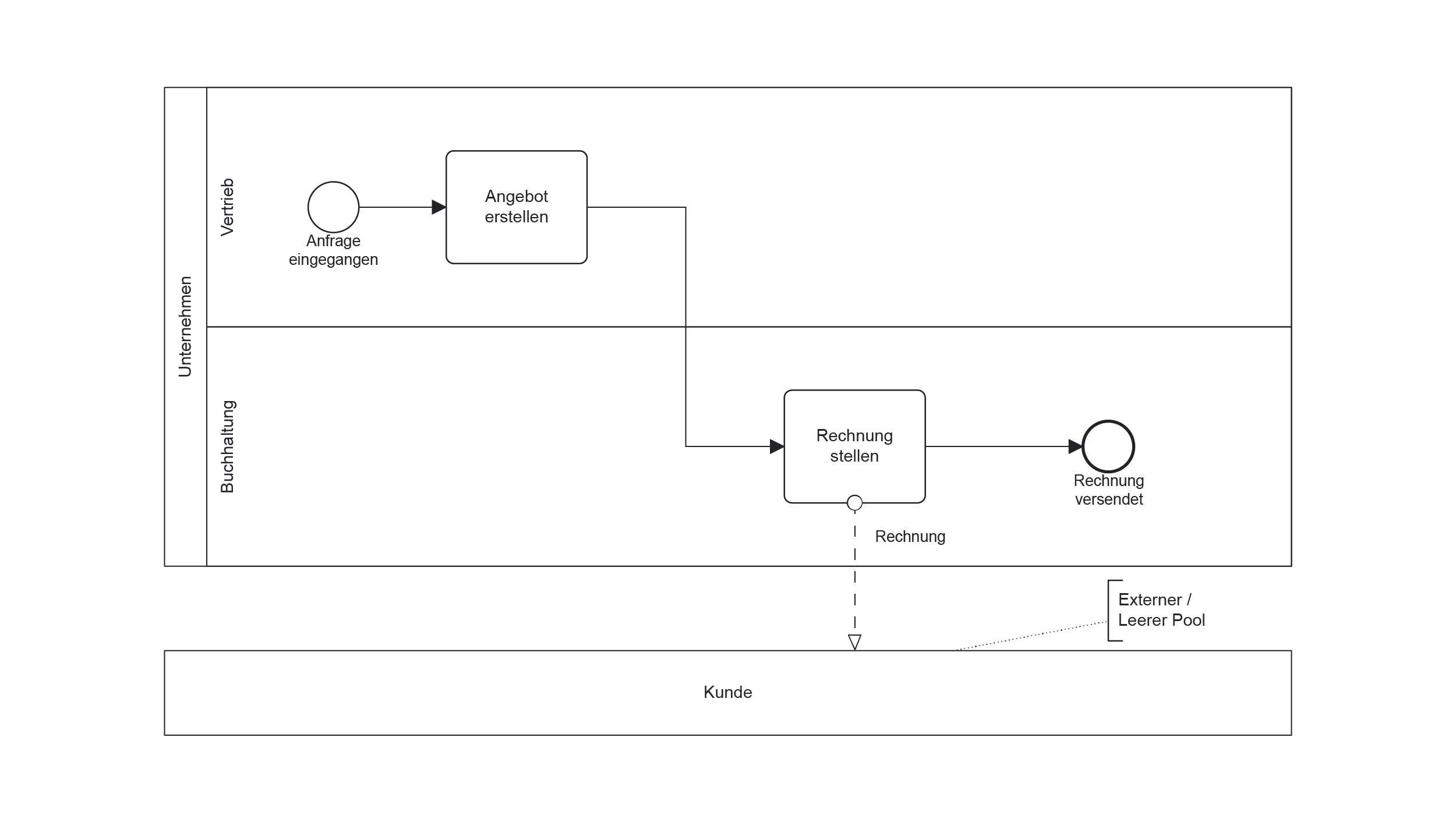

Verbindungsobjekte: Die Logik des Ablaufs
Ohne Linien gibt es keinen Prozessfluss. Sie verbinden die Flussobjekte und geben die Richtung vor.
- Sequenzfluss (durchgezogene Linie): Zeigt die zeitliche und logische Reihenfolge der Schritte innerhalb einer Organisation (eines Pools).
- Nachrichtenfluss (gestrichelte Linie): Visualisiert die Kommunikation und den Informationsaustausch zwischen verschiedenen Teilnehmern (z. B. zwischen dir und einem externen Lieferanten).
Swimlanes: Zuständigkeiten
In unseren Projekten erleben wir oft, dass unklare Schnittstellen die größten Effizienzkiller sind. Swimlanes lösen dieses Problem grafisch.
- Pool: Der äußere Rahmen für eine gesamte Organisation.
- Lane: Unterteilt den Pool in Rollen oder Abteilungen. Du siehst sofort, wer für welchen Schritt verantwortlich ist.

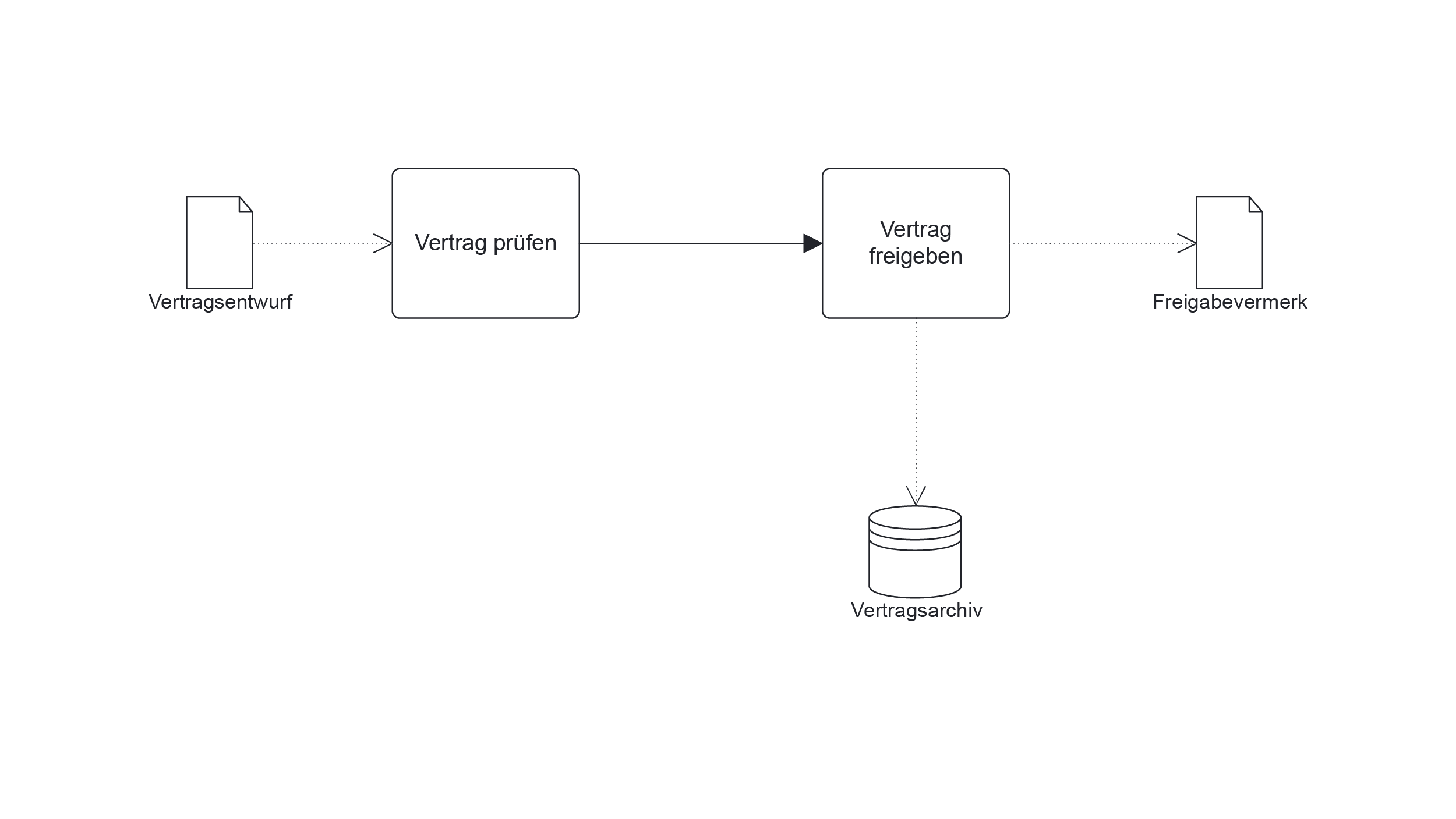

Artefakte: Wertvoller Kontext
Artefakte verändern nicht die Logik, machen das Diagramm aber für Dritte lesbar.
- Datenobjekt (Blatt-Symbol): Zeigt an, welche Informationen oder Dokumente (z. B. „Vertragsentwurf“) für eine Aufgabe nötig sind.
- Textanmerkung: Eine offene Klammer für Kommentare. Nutze sie, um Sonderregeln kurz zu erklären, ohne das Diagramm zu überladen.
Praxistipp: Starte bei der Modellierung immer erst mit dem „Happy Path“ – also dem idealen Durchlauf deines Prozesses ohne Ausnahmen. Die Sonderlocken und komplexen Gateways kannst du später ergänzen, wenn sie wirklich nötig sind.
In 5 Schritten zum BPMN-Diagramm
Theorie ist wichtig, aber die echte Klarheit entsteht erst beim Modellieren. Damit dein erstes BPMN-Diagramm nicht im Chaos endet, empfehlen wir ein strukturiertes Vorgehen. Diese fünf Schritte haben sich bewährt:
1. Den Rahmen definieren (Scope)
Bevor du modellierst, musst du festlegen, wo der Prozess beginnt und wo er endet. Ein unklarer Rahmen ist die häufigste Ursache für uferlose Diagramme.
Definiere ein konkretes Start-Ereignis (z. B. „Kundenbestellung eingegangen“) und ein messbares End-Ereignis (z. B. „Ware versendet“). Alles dazwischen ist dein Prozess.
2. Verantwortlichkeiten definieren (Pools & Lanes)
Überlege dir, welche Rollen oder Abteilungen am Prozess beteiligt sind. Zeichne deinen Pool für das eigene Unternehmen und unterteile ihn in Lanes (z. B. Mitarbeiter:innen, Vorgesetzte:r, HR).
Wenn du Rollen definierst, mische sie nicht mit konkreten Personennamen.
3. Den „Happy Path“ skizzieren
Zeichne zuerst den idealen Durchlauf des Prozesses. Das ist der Weg, den ein Vorgang nimmt, wenn alles glattläuft und keine Fehler auftreten. Verbinde diese Aktivitäten mit dem Sequenzfluss.
Verliere dich hier noch nicht in Sonderregeln. Erst muss das Grundgerüst stehen.
4. Entscheidungen und Verzweigungen einbauen
Ergänze nun die logischen Verzweigungen. Überlege dir, wo Prüfungen stattfinden oder wo der Prozess abbiegen muss. Nutze Gateways, um Ja/Nein-Entscheidungen (XOR) oder parallele Abläufe (AND) abzubilden.
Beschrifte Gateways immer als Frage, zum Beispiel „Kreditwürdig?“. So können die ausgehenden Pfade eindeutig mit „Ja“ oder „Nein“ markiert werden.
5. Validierung durch Co-Kreation
Im letzten Schritt ergänzt du notwendige Artefakte wie Datenobjekte (z. B. „Freigabedokument“) oder Textanmerkungen. Gehe das Diagramm am Ende gemeinsam mit den Beteiligten durch (Co-Kreation), um sicherzustellen, dass die Abbildung der Realität entspricht.

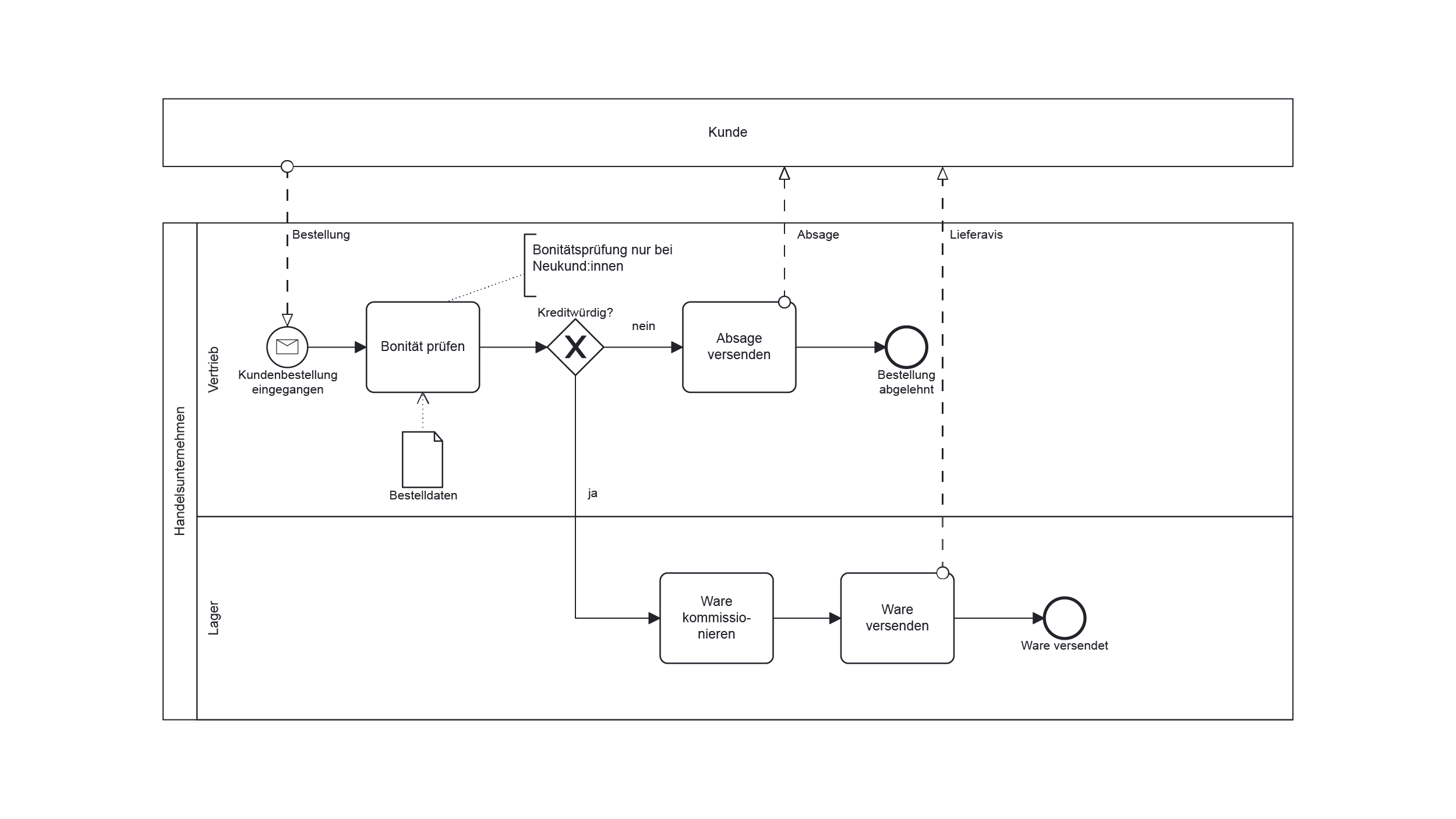

BPMN-Diagramm Beispiel
Das BPMN Beispiel zeigt einen Bestellprozess im Handel – vom Bestelleingang bis zum Versand. Da zwei Teilnehmer dargestellt sind, handelt es sich um ein Kollaborationsdiagramm.
Die Beteiligten: Der obere Pool steht für den Kunden und bleibt bewusst leer (Black-Box). Wie der Kunde intern zu seiner Bestellung kommt, ist für den Prozess irrelevant – wichtig sind nur die ausgetauschten Nachrichten. Der untere Pool zeigt das Handelsunternehmen, unterteilt in die Lanes „Vertrieb" und „Lager".
Der Ablauf: Auslöser ist die eingehende Nachricht „Bestellung", erkennbar am Briefumschlag im Start-Ereignis. Der Vertrieb prüft die Bonität, anschließend verzweigt das XOR-Gateway den Fluss. Wichtig: Das Gateway entscheidet nicht selbst – die Prüfung passiert in der vorgelagerten Aktivität. Deshalb ist es als Frage beschriftet („Kreditwürdig?"), die Pfade tragen die Antworten. Bei „nein" folgt eine Absage an den Kunden, bei „ja" übernimmt das Lager: kommissionieren, versenden, fertig.
Kontext ohne Logikänderung: Das Datenobjekt „Bestelldaten" zeigt über eine gepunktete Datenassoziation, welche Informationen die Bonitätsprüfung benötigt. Die Textanmerkung „Bonitätsprüfung nur bei Neukund:innen" erklärt eine Sonderregel – ohne sie bräuchte es ein weiteres Gateway, und das Diagramm würde unnötig komplex.
Das Prinzip: Rund ein Dutzend Symbole beantworten alle zentralen Fragen – Start, Zuständigkeit, Entscheidung, Ende und Informationsfluss nach außen. Genau diese Sparsamkeit macht ein gutes Modell aus.
BPMN-Tools zur Prozessmodellierung
Die Auswahl an Software zur Prozessmodellierung ist groß und reicht von einfachen Whiteboard-Lösungen bis hin zu hochspezialisierten Automatisierungstools. Welches Tool für dich das richtige ist, hängt primär von deinem Ziel ab: Möchtest du Prozesse lediglich für dein Team visualisieren oder planst du eine technische Umsetzung mit BPMN 2.0?
Kollaborations-Tools für den schnellen Einstieg
Wenn du in Workshops gemeinsam mit deinem Team Prozesse skizzieren möchtest, eignen sich Whiteboard-Lösungen hervorragend. Sie sind intuitiv und erfordern keine tiefe Einarbeitung in die BPMN-Spezifikationen.
- Miro: Ideal für die gemeinsame Co-Kreation in Echtzeit. Es bietet BPMN-Templates, ist jedoch weniger streng in der Einhaltung der formalen Regeln.
- Lucidchart: Ein starker Allrounder, der sehr gute BPMN-Bibliotheken besitzt und den Export in verschiedene Formate ermöglicht.
Spezialisierte Modellierungstools für Expert:innen
Diese Tools sind darauf ausgelegt, fachlich absolut korrekte BPMN-Modelle zu erstellen. Sie bieten oft eine automatische Prüfung der Modellierungsregeln an.
- Camunda Web Modeler : Einer der Standards, wenn es um BPMN 2.0 geht. Das Tool ist kostenlos und besonders stark, wenn die Prozesse später technisch ausgeführt werden sollen.
- Bizagi Modeler: Das Allrounder-Tool das sich einfach und funktional nutzen lässt.
- Signavio (SAP): Eine Profilösung für das gesamte Unternehmen, die neben der Modellierung auch Prozessanalysen (Process Mining) ermöglicht.
Web-Lösungen (Open Source)
Für alle, die ohne Anmeldung direkt im Browser starten möchten, gibt es sehr gute Open-Source-Projekte.
- draw.io: Eine minimalistische Web-Anwendung, mit der du BPMN-Dateien direkt im Browser erstellen und als XML oder Grafik speichern kannst.
Praxistipps für bessere BPMN-Diagramme
Damit deine Diagramme nicht nur fachlich korrekt, sondern auch für dein Team gut lesbar sind, beachte diese drei Grundregeln:
- Leserichtung einhalten: Zeichne Prozesse immer von links nach rechts oder von oben nach unten. Ein „Zick-Zack-Kurs“ verwirrt den Betrachter.
- Einheitliche Benennung: Nutze für Aktivitäten immer die Kombination aus Objekt + Verb im Infinitiv (z. B. „Rechnung prüfen“ statt „Prüfung der eingegangenen Rechnung“).
- Weniger ist mehr: Wenn ein Prozess mehr als 15-20 Symbole umfasst, solltest du überlegen, ihn in Teilprozesse (Sub-Prozesse) aufzuteilen.
Praxistipp: Fällt es dir schwer, die ersten Schritte für dein Diagramm zu finden? Nutze vorher unseren Prozess Canvas, um die wichtigsten Informationen wie Input, Output und Stakeholder strukturiert zu sammeln.
Welche BPMN-Diagrammtypen gibt es?
Der BPMN-Standard unterscheidet drei spezifische Diagrammtypen, um Prozesse aus unterschiedlichen Perspektiven zu betrachten: das Prozessdiagramm, das Kollaborationsdiagramm und das Choreografiediagramm. Während das Prozess- und das Kollaborationsdiagramm die wesentlichen Instrumente für die operative Prozessgestaltung darstellen, findet das Choreografiediagramm überwiegend in hochspezialisierten technischen Kontexten Anwendung.
Die Wahl des richtigen Typs hilft dir dabei, die Komplexität zu reduzieren und genau die Informationsebene abzubilden, die für dein Ziel notwendig ist.
1. Das Prozessdiagramm (Private Process)
Dies ist die häufigste Form des BPMN-Diagramms. Es beschreibt die internen Abläufe innerhalb einer Organisation oder eines Teilnehmers.
- Fokus: Die Darstellung konzentriert sich auf die logische Abfolge der Aktivitäten innerhalb eines Pools.
- Nutzen: Es dient der internen Transparenz und ist die Basis, um eigene Arbeitsabläufe zu analysieren sowie Effizienzpotenziale zu identifizieren.
2. Das Kollaborationsdiagramm (Collaboration)
Sobald die Interaktion zwischen verschiedenen Teilnehmer:innen wie zum Beispiel zwischen einem Unternehmen und seinen Lieferanten dargestellt wird, spricht man von einem Kollaborationsdiagramm.
- Fokus: Es zeigt zwei oder mehr Pools und visualisiert den Austausch von Nachrichten zwischen diesen Einheiten.
- Nutzen: Dieses Diagramm macht Schnittstellen und Kommunikationswege zwischen Organisationen sichtbar und hilft dabei, Übergabeprobleme gezielt zu minimieren.
3. Das Choreografiediagramm (Choreography)
Das Choreografiediagramm nimmt eine Sonderrolle ein, da es keine internen Aktivitäten zeigt. Es bildet stattdessen die vertragliche oder technische Koordination zwischen den Parteien ab.
- Fokus: Der Fokus liegt ausschließlich auf auf der Abfolge des Nachrichtenaustausches zwischen den Parteien.
- Nutzen: Es wird vor allem in der IT-Architektur eingesetzt, um die Interaktion zwischen Systemen zu planen, ohne deren interne Logik offenzulegen.
FAQs
Was sind die BPMN-Kategorien?
Die BPMN Symbole werden in fünf Hauptgruppen unterteilt: Flussobjekte (Ereignisse, Aktivitäten, Gateways), Verbindungsobjekte (Linien für den Ablauf), Swimlanes (Pools und Lanes für Verantwortlichkeiten), Daten (Dokumente etc.) sowie Artefakte für ergänzende Informationen. Diese Struktur sorgt dafür, dass auch komplexe Diagramme logisch und lesbar bleiben.
Was ist der Unterschied zwischen BPMN und BPMN 2.0?
BPMN 2.0 ist die aktuelle Weiterentwicklung des Standards. Während die frühere Version primär der visuellen Dokumentation diente, ist BPMN 2.0 technisch so präzise definiert, dass die Modelle direkt von Workflow-Engines gelesen und automatisiert ausgeführt werden können.
Was ist der Unterschied zwischen Pool und Lane?
Ein Pool repräsentiert eine gesamte Organisation oder einen externen Teilnehmer. Lanes sind die Unterteilungen innerhalb eines Pools und stellen spezifische Rollen oder Abteilungen dar, die für bestimmte Aufgaben verantwortlich sind.
